Asta laterale Pipelayer di Pipelayer 90T della costruzione della conduttura grande per la stenditura di tubo

Asta laterale Pipelayer di Pipelayer 90T della costruzione della conduttura grande per la stenditura di tubo

Costruzione Pipelayer della conduttura

Costruzione Pipelayer 90T

90T grande asta laterale Pipelayer

Luogo di origine:

La Cina

Marca:

Suhigo

Certificazione:

CE

Numero di modello:

HGY25

Contattici

Richieda una citazione
Dettagli del prodotto
Tipo mobile:
Macchinario della costruzione seguita
Nome del prodotto:
Strato del tubo HGY25
trasmissione:
Ingranaggi planetari, spostamento forzato di potere di lubrificazione
Colore:
Giallo e rosso
Certificazione:
ISO9001 OHSAS18001 CE
dimensione:
4135 × 3050 × 3245
Termini di trasporto & di pagamento
Quantità di ordine minimo
pc 1
Prezzo
negotiable
Imballaggi particolari
Spruzzatura integrale in condizione di navigare della cera anticorrosiva
Tempi di consegna
70days
Termini di pagamento
T/T, L/C
Descrizione di prodotto

Modello multiplo per la costruzione di condotte Pipelayer 90T grande boom laterale per la posa di tubi

Introduzione

  1. I tubieri sono utilizzati principalmente come attrezzature speciali per la costruzione di condotte a lunga distanza come petrolio, gas naturale e acqua, come il trasporto dei tubi, la disposizione dei tubi, l'assemblaggio e la fossa.
  2. Con uno spazio di funzionamento ampio e una cabina progettata in modo ragionevole, gli operatori possono vedere facilmente l'ambiente di funzionamento richiesto.
  3. Il sistema di comando di sollevamento adotta il comando pilota idraulico, attraverso la maniglia universale può facilmente realizzare il controllo separato e il controllo composito del gancio e del braccio,e facilmente realizzare la sua azione composita.
  4. Nel complesso, può fornire un funzionamento semplice, leggero, flessibile e affidabile
  5. Il meccanismo di sollevamento è composto da un gancio, un blocco di puleggia, un sollevamento, un motore motore, un freno e una frizione.Il meccanismo di sollevamento è guidato da un motore idraulico attraverso un meccanismo di riduzione degli ingranaggi planetari per guidare il tamburo di sollevamento per realizzare il sollevamento e l'abbassamento del gancioOltre alla normale funzione di sollevamento, il meccanismo di sollevamento ha anche la funzione di caduta del gancio di sicurezza.Un freno normalmente chiuso è installato all'estremità di ingresso del riduttore per garantire la sicurezza e l'affidabilità
  6. del dispositivo di sollevamento.



Modello di dispositivo HGY25 HGY45 HGY70 HGY90 HGY105

Massimo

Capacità di sollevamentot

25 45 70 90 105
qualità (circa)t 22 35 49.5 55 62
Dimensione del trasporto ospitemm 4135 × 3050 × 3245 4750 × 3350 × 3270 5630 × 3400 × 3540 5630 × 3436 × 3540 6045 × 4120 × 3980
qualità del trasporto dell'ospitet 18.5 26 37.5 38.9 42.5

Distanza minima da terrae

mm

480 490 550 550 575
di misuramm 2050 2250 2380 2490 2550
Larghezza della scarpa da pistamm 560 660 760 860 860
motore Weichhai CUMMINS CUMMINS CUMMINS CUMMINS
potenza/velocità kW/rpm 120/1850 169/ 2000 257/2000 257/2000 310/2000
Lunghezza del braccio (personalizzabile)mm 6000 7500 8600 9600 9600





Caratteristiche tecniche del conduttore Suhigo:

1) Il telaio speciale a strato di tubi ad alta resistenza adotta una progettazione di grande portata per migliorare la stabilità dell'intera macchina, rendendola più adatta alle condizioni di sollevamento laterale

2) Dispositivi di sicurezza completi per garantire la sicurezza del sollevamento

3) Sistema di trasmissione fluido

4) Il sistema di sollevamento adotta una trasmissione idraulica completa, con trasmissione stabile e buone prestazioni di fretta

5) Semplice e conveniente funzionamento; forte adattabilità

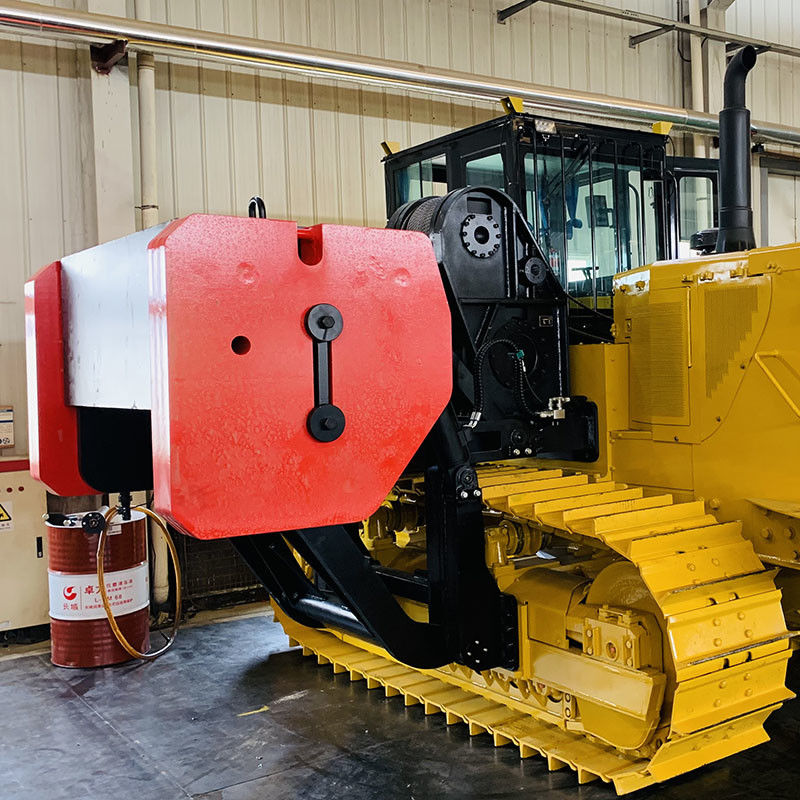

Asta laterale Pipelayer di Pipelayer 90T della costruzione della conduttura grande per la stenditura di tubo 0

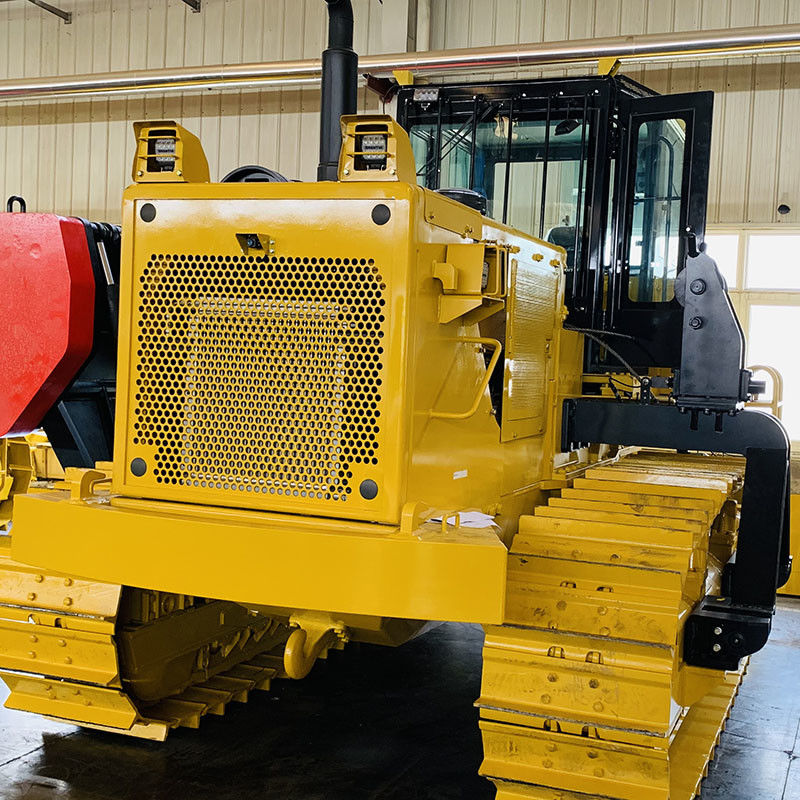

Asta laterale Pipelayer di Pipelayer 90T della costruzione della conduttura grande per la stenditura di tubo 1







Su Suhigo

  1. In qualità di specialista cinese nella produzione di attrezzature per la costruzione di condotte, Suhigo può offrire impianti di posa di tubi di alta qualità o sideboom per aiutare a raggiungere l'obiettivo di sollevare i tubi, spostarli in posizione e posizionarli.Suhigo Pipelayer Famiglia ha una linea completa di sollevamento di peso pipelayer equivalente al marchio International PipelayerCon decenni di esperienza, tutti i tubieri sono progettati per garantire la massima sicurezza, prestazioni affidabili e facile funzionamento.può lavorare in modo flessibile con progetti di costruzione di oleodotti di diverse dimensioni in tutto il mondoFino ad ora, Suhigo ha lavorato con compagnie petrolifere di CNPC, Sinopec e CPP.
  2. Cerchi di acquistare nuovi impianti per la tua offerta? Guarda l'ultima introduzione di Pipelayers da Suhigo.Potremmo avere in magazzino dei tubi usati di buona qualità., benvenuti a contattarci per ulteriori informazioni.



Motore HGY25 HGY45 HGY70 HGY90
Modello SDEC SC11CB Cummins NT855-C280 NT1comunicazione Cummins NT855-C360
Potenza nominale 120 kW / 160 CV 169 kW / 225 CV 257 kW / 340 CV 257 kW / 340 CV
Velocità nominale 1850 giri al minuto 2000 giri al minuto 2000 giri al minuto 2000 giri al minuto



Sistema di sollevamento HGY25 HGY45 HGY70 HGY90
Modalità variabile Luffare con la corda di filo Luffare con la corda di filo Luffare con la corda di filo Luffare con la corda di filo
Modalità di funzionamento Controllo idraulico, joystick Controllo idraulico, joystick Controllo idraulico, joystick Controllo idraulico, joystick
Lunghezza del proiettile 6000 mm 7500 / 8500 mm 7600 / 8600 mm 8600 / 9600 mm
Altezza di sollevamento 4909 mm 6400 / 7400 mm 6100 / 7050 mm 7050 /8110 mm
Angolo di lancio 0 ~ 85° 0-86° 0-86° 0-86°
Velocità dell'amo (6-8 volte la velocità) 0 ~ 12,0 m/min 0 ~ 6,2 m/min 0 ~ 7,0 m/min 0 ~ 7,0 m/min
Tempo di sgancio (4-5 volte) 25S 20 anni 32 anni Quaranta anni

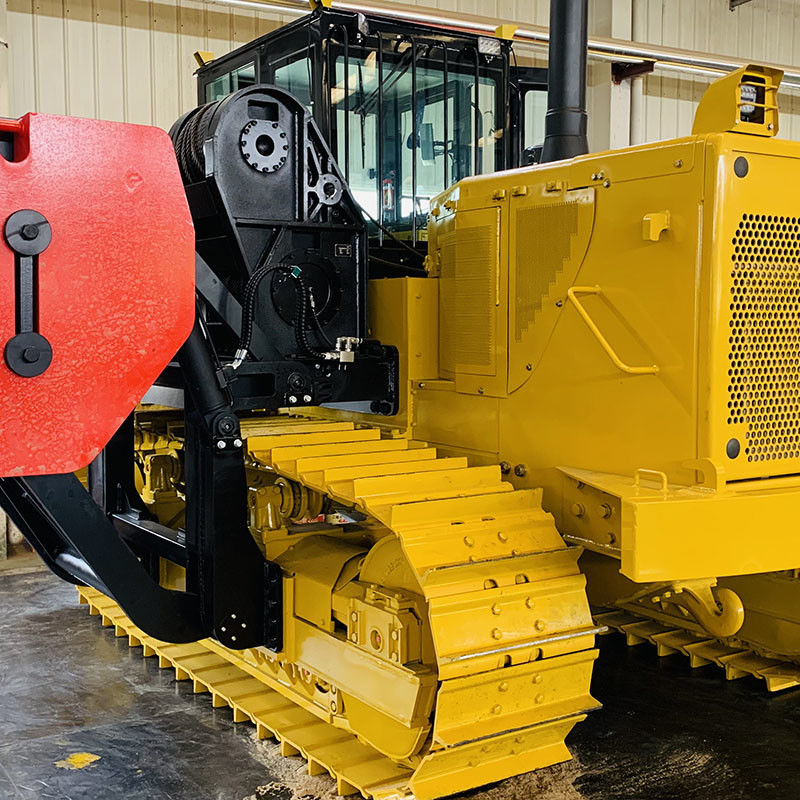

Asta laterale Pipelayer di Pipelayer 90T della costruzione della conduttura grande per la stenditura di tubo 2

Asta laterale Pipelayer di Pipelayer 90T della costruzione della conduttura grande per la stenditura di tubo 3





Perche' ha scelto suhigo?

1) Suhigo è un produttore professionista, ha ottenuto i certificati ISO9001, ISO14001, GB/T28001 HSE e CE.

2) Suhigo ha una ricca esperienza di progetti con le società di costruzione petrolifera CPP, CNPC e SINOPEC.

3) La cabina del conduttore può essere dotata di certificati ROPS e FOPS, a scelta.

4) Il prodotto Suhigo è stato esportato in Russia, Asia centrale, Medio Oriente, Africa, ecc.

5) La fabbrica di Suhigo copre 30.000 m2 e conta più di 100 lavoratori, tra cui personale di ufficio, laboratorio e servizio sul campo.
