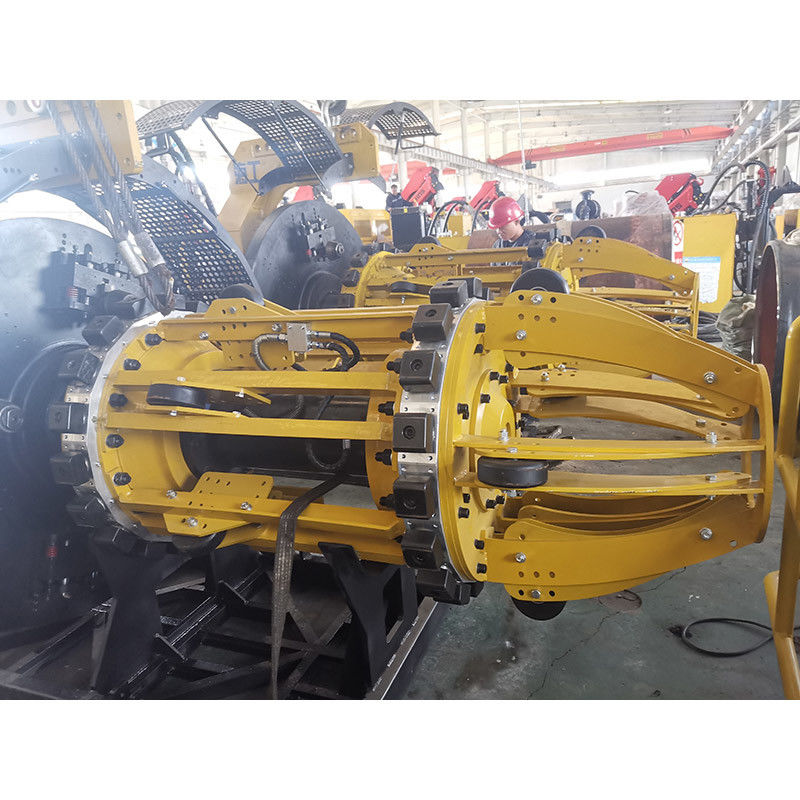

Il morsetto interno pneumatico dell'allineamento del tubo convoglia il morsetto interno stato allineato di saldatura dell'allineamento della conduttura dell'attrezzatura
Introduzione
La conduttura che di serie di HGND l'allineatore interno pneumatico genera la forza radiale dall'interno del tubo d'acciaio a rapidamente allinea due orifizi di tubo per soddisfare le richieste della saldatura della conduttura. Funziona e controlla con l'aria compressa come alimentazione.
Oggetto | Unità | Parametri principali | |||||
Modello | - | HGK0814 | HGK1624 | HGK2430 | HGK3240 | HGK3648 | HGK4856 |
Dimensione del tubo | - | 8-14 | 16-24 | 24-30 | 32-40 | 36-48 | 48-56 |
Spessore della parete del tubo m. | m'm | 10-22 | 10-22 | 14.6-30 | 14.6-30 | 14.6-50 | 14.6-50 |
Velocità di rotazione del fuso | RPM | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 |
Velocità di avanzamento del fuso | mm/min | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 |
Cutterblock nessun | - | 2-3 | 3-4 | 4 | 4 | 4 | 4 |
Taglio del colpo | millimetro | 90 | 90 | 90 | 90 | 90 | 90 |
Peso | t | 1,2 | 2,5 | 3,5 | 4 | 4,2 | 4,5 |
Caratteristica
l'allineatore pneumatico interno 1.The è per di nave posatubi del tubo ed uso terrestre del progetto.
l'allineatore interno pneumatico 2.The è specialmente per i tubi d'allineamento prima del processo di saldatura della conduttura, vasta gamma da 6" a 80", valvola di FESTO, Ingersoll o la progettazione ottimale tedesca del motore di azionamento del BOTTAIO ed hanno provato il suo meglio sulla prestazione del sito di nave posatubi offshore del tubo e sul progetto terrestre.
3. Il sistema di sostegno di rame delle scarpe sarebbe fornito in allineatore interno per il sistema di saldatura automatica.
4. Il sistema della purga per l'argon che salda può fornito nel morsetto interno dell'allineamento per il progetto della conduttura di CRA.
il morsetto dell'allineamento 5.Internal che è controllato pneumatico per la scarpa del morsetto che si espande/ritira e la valvola elettrica per controllo di moto, è popolari nella stenditura di tubo offshore.
6.There sono inoltre le regolazioni automorici e difrenaggi per il morsetto interno DKQ406 di allineamento del tubo ed i modelli di cui sopra, la velocità di viaggio: 0-1M/S.
Modello | Dimensione del tubo | Pistone No.s | Potere del pistone | Potere del motore | No. del motore. | L | W | H | Peso | Cubo |
(millimetro) | (KN) | (cavalli vapore) | (millimetro) | (millimetro) | (millimetro) | (chilogrammo) | (m3) | |||
HGDNQ16-18 “ | 406-457 | 8x2 | 959 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
HGDNQ20-22 “ | 508-559 | 10x2 | 1057 | 1,5 | 1 | 2434 | 480 | 480 | 296 | .59 |
HGDNQ22-24 “ | 559-610 | 12x2 | 1268 | 1,5 | 1 | 2500 | 530 | 530 | 390 | .72 |
HGDNQ24-26 “ | 610-660 | 12x2 | 1268 | 1,5 | 1 | 2672 | 580 | 580 | 418 | .90 |
HGDNQ28-30 “ | 711-762 | 12x2 | 1748 | 1,5 | 1 | 2700 | 670 | 670 | 512 | 1,2 |
HGDNQ30-32 “ | 762-813 | 14x2 | 2937 | 3 | 1 | 2938 | 690 | 690 | 733 | 1,4 |
HGDNQ34-36 “ | 864-914 | 16x2 | 2937 | 3 | 1 | 3020 | 790 | 790 | 779 | 1,8 |
HGDNQ36-38 “ | 914-965 | 18x2 | 2937 | 3 | 1 | 3188 | 860 | 860 | 865 | 2,4 |
