piegatrici fredde del mandrino della conduttura della macchina piegatubi del tubo di 36in-48in

piegatrici fredde del mandrino della conduttura della macchina piegatubi del tubo di 36in-48in

macchina piegatubi del tubo freddo di 48in

36 nella macchina piegatubi del tubo freddo

piegatrici del mandrino della conduttura

Luogo di origine:

La Cina

Marca:

Suhigo

Certificazione:

ISO-9001 CE

Numero di modello:

HGCB3648

Contattici

Richieda una citazione
Dettagli del prodotto
Applicazione:
Macchinario di costruzione della conduttura
Potenza del motore:
160 kW
Industria applicabile:
Fabbrica manifatturiera, ingegneria edilizia
Cilindro dell'ascensore:
4-280x200
Tensione idraulica dell'argano:
8tons
Tipo di macchina:
Macchine per piegare tubi
Peso:
68 t
Componenti fondamentali:
Motore, pompa, motore
Termini di trasporto & di pagamento
Quantità di ordine minimo
pc 1
Prezzo
negotiable
Imballaggi particolari
Spruzzatura integrale in condizione di navigare della cera anticorrosiva
Tempi di consegna
70days
Termini di pagamento
T/T, L/C
Descrizione di prodotto

Prodotti di costruzione di condotte idrauliche, apparecchiature per la piegatura a freddo, macchina per la piegatura di tubi elettrici




INTRODUZIONE

La macchina per la piegatura dei tubi è composta da telaio in acciaio, stampo inferiore, stampo superiore, apparecchiatura, sistema idraulico e mandrello.Il suo principio di funzionamento è quello di rendere il tubo di acciaio deformazione plastica e realizzare la piegatura a freddo del tubo di acciaio determinando il punto di appoggio ragionevole e stress e applicando coppia di piegaturaDurante l'operazione di piegatura, vari tubi di acciaio di grande diametro all'interno della gamma applicabile possono essere piegati a freddo sostituendo il kit di stampo e il corrispondente mandrello.







Parametri tecnici della macchina di rivestimento Suhigo:

Modello HGCB620 HGCB1630 HGCB2236 HGCB2840 HGCB3648 HGCB4856
Dimensione del tubo 6~20 pollici 16~30 pollici 22 ~ 36 in 28~40 pollici 36~48 pollici 48 ~ 56 in
Potenza del motore 46 kW 77 kW 118 kW 132 kW 160 kW 160 kW
cilindro principale 2-220x160 mm 2-280x200 mm 4-320x230 mm 4-360x250 mm 4-450x560 mm 4-360x560 mm
Cisterna di sollevamento 2-180x63 mm 2-200x80 mm 4-220x90 mm 4-250x100 mm 4-280x200 mm 4-280x200 mm
Tensione del verricello idraulico 1.5 tonnellate 3 t 7 tonnellate 7 tonnellate 8 t 12 t
Dimensione 4450x2180x2175 mm 6700 x 2520 x 2700 mm 8400x3000x2800 mm 8850x3180x3000 mm 9800x3335x3235 mm 8566x3190x3500 mm
Peso 10 tonnellate 21 tonnellate 42 tonnellate 50 tonnellate 68 tonnellate 93 tonnellate

Caratteristiche tecniche del mandrello:

1) Il mandrello di base può essere convertito in una dimensione maggiore utilizzando il kit di conversione.

2) Disponibili a propulsione automatica da 16" a 60"

3) Barre di supporto e ruote rivestite di poliuretano per proteggere il tubo rivestito internamente.

4) Semplice progettazione e pochi componenti riducono i costi di manutenzione

5) Operazione da un solo uomo per l'espansione, il ritiro e il viaggio.

6) Cune di acciaio rinforzato a doppio angolo offrono un rapido avvicinamento e una potente azione di blocco.

7) I cunei possono ospitare diversi spessori di parete senza dover modificare la struttura

8) Utilizza il sistema idraulico della macchina di piegatura dei tubi per l'alimentazione.

9) Le ruote coniche eliminano il rotolamento.

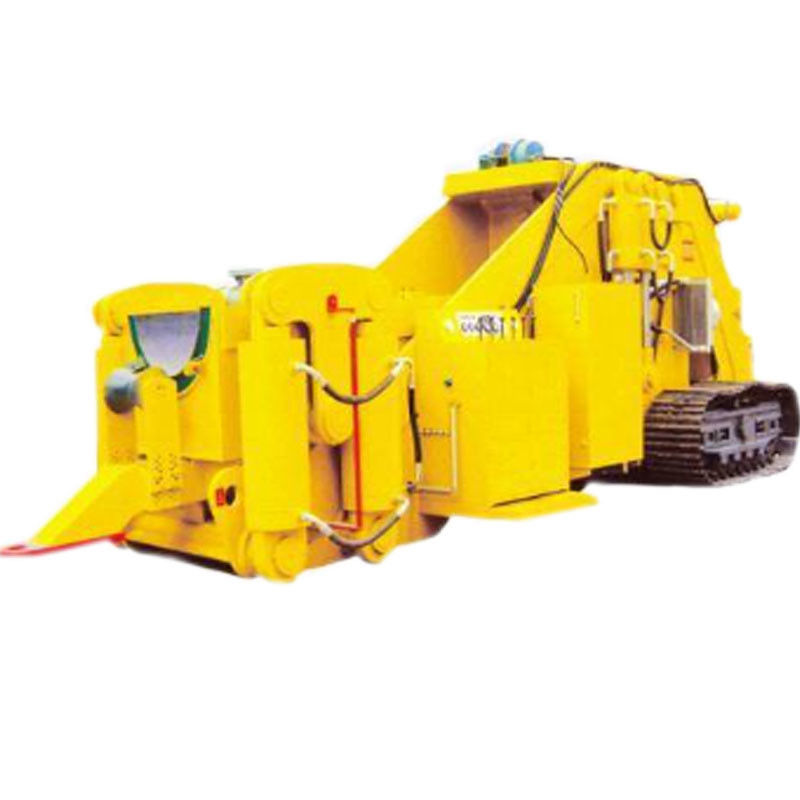

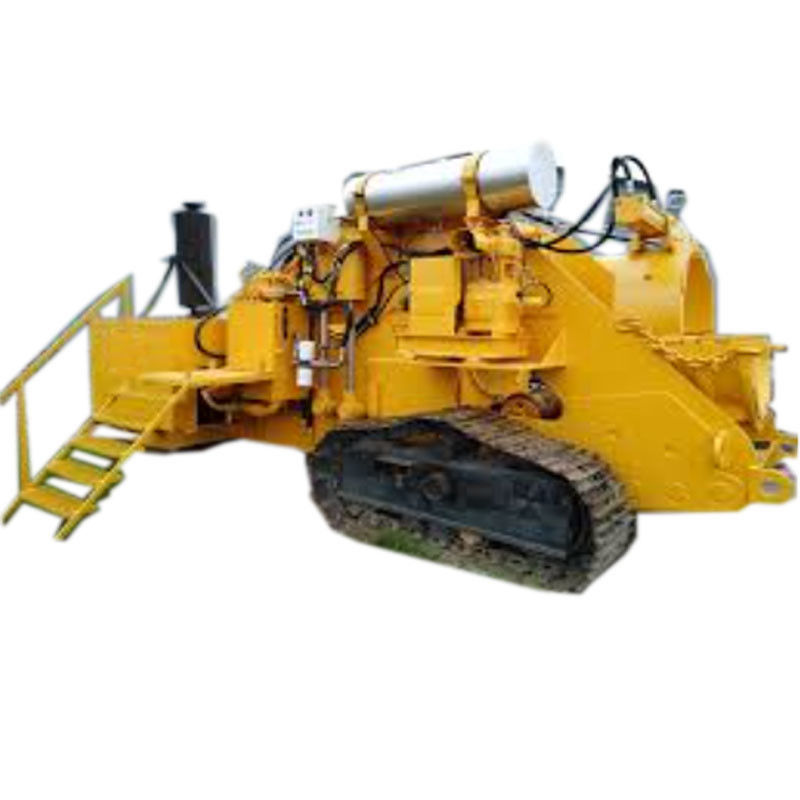

piegatrici fredde del mandrino della conduttura della macchina piegatubi del tubo di 36in-48in 0piegatrici fredde del mandrino della conduttura della macchina piegatubi del tubo di 36in-48in 1

Modello Azionamento Potenza Pressione di funzionamento Potenza di estensione totale Ictus Dimensione Peso
HGYN8-10 - - 16Mpa 400KN 30 mm 1500x240x240 mm 100 kg
HGYN12-14 - - 16Mpa 800KN 50 mm 2000x200x220 mm 320 kg
HGYN16-18 Motore idraulico x 1 3 CV 16Mpa 1147KN 80 mm 2406x310x316 mm 600 kg
HGYN20-22 Motore idraulico x 1 3 CV 16Mpa 1147KN 80 mm 2406x437x414 mm 640 kg
HGYN22-24 Motore idraulico x 1 7 CV 16Mpa 1147KN 80 mm 2600x400x440 mm 950 kg
HGYN24-26 Motore idraulico x 1 7 CV 16Mpa 1147KN 80 mm 2600x400x490 mm 1000 kg
HGYN28-30 Motore idraulico x 2 20 CV 16Mpa 1562KN 100 mm 3000x500x580 mm 1800 kg
HGYN30-32 Motore idraulico x 2 20 CV 16Mpa 1562KN 130 mm 3000x500x710 mm 2300 kg
HGYN34-36 Motore idraulico x 2 20 CV 16Mpa 1562KN 130 mm 3500 x 580 x 680 mm 2500 kg
HGYN36-38 Motore idraulico x 2 20 CV 16Mpa 2040KN 150 mm 3500x580x730 mm 2600 kg
HGYN40-42 Motore idraulico x 2 20 CV 16Mpa 2040KN 150 mm 3600 x 710 x 810 mm 2700 kg
HGYN46-48 Motore idraulico x 2 20 CV 16Mpa 2040KN 150 mm 3600x780x950 mm 2900 kg
HGYN48-50 Motore idraulico x 2 32 CV 16Mpa 3188KN 170 mm 3800x850x950 mm 3200 kg
HGYN52-54 Motore idraulico x 2 32 CV 16Mpa 3857KN 170 mm 3800x850x1100 mm 3600 kg
HGYN56 Motore idraulico x 2 32 CV 16Mpa 3857KN 170 mm 3800 x 980 x 1170 mm 4 000 kg
HGYN60 Motore idraulico x 2 32 CV 16Mpa 4981KN 170 mm 4000x980x1250 mm 4300 kg





Su Suhigo

  1. In qualità di specialista cinese nella produzione di attrezzature per la costruzione di condotte, Suhigo può offrire impianti di posa di tubi di alta qualità o sideboom per aiutare a raggiungere l'obiettivo di sollevare i tubi, spostarli in posizione e posizionarli.Suhigo Pipelayer Famiglia ha una linea completa di sollevamento di peso pipelayer equivalente al marchio International PipelayerCon decenni di esperienza, tutti i tubieri sono progettati per garantire la massima sicurezza, prestazioni affidabili e facile funzionamento.può lavorare in modo flessibile con progetti di costruzione di oleodotti di diverse dimensioni in tutto il mondoFino ad ora, Suhigo ha lavorato con compagnie petrolifere di CNPC, Sinopec e CPP.
  2. Cerchi di acquistare nuovi impianti per la tua offerta? Guarda l'ultima introduzione di Pipelayers da Suhigo.Potremmo avere in magazzino dei tubi usati di buona qualità., benvenuti a contattarci per ulteriori informazioni.



HGY Series High-Strength Side Arm Crawler Pipe Oil Equipment Sold For Pipeline Construction 1

HGY Series High-Strength Side Arm Crawler Pipe Oil Equipment Sold For Pipeline Construction 2

HGY Series High-Strength Side Arm Crawler Pipe Oil Equipment Sold For Pipeline Construction 3





Perche' ha scelto suhigo?

1) Suhigo è un produttore professionista, ha ottenuto i certificati ISO9001, ISO14001, GB/T28001 HSE e CE.

2) Suhigo ha una ricca esperienza di progetti con le società di costruzione petrolifera CPP, CNPC e SINOPEC.

3) La cabina del conduttore può essere dotata di certificati ROPS e FOPS, a scelta.

4) Il prodotto Suhigo è stato esportato in Russia, Asia centrale, Medio Oriente, Africa, ecc.

5) La fabbrica di Suhigo copre 30.000 m2 e conta più di 100 lavoratori, tra cui personale di ufficio, laboratorio e servizio sul campo.
